Центробежные насосы серии GTP Glong


Центробежные насосы серии GTP с нержавеющей стали

Самовсасывающие центробежные насосы

Опросный лист для подбора насосов

скачать каталог (112 Kб)

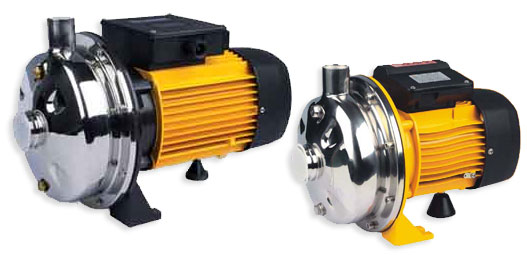

Центробежный насос с нержавеющей стали. Центробежный насос серии GTP разработан с использованием передовых технологий, является малогабаритным и легким, а материалы, из которых изготовлен насос, обеспечивают высокую производительность и не создают много шума.

Центробежные нормальновсасывающие насосы предназначены для подачи и перекачивания чистой воды для орошения садов и приусадебных участков, для наполнения бассейнов. Особенностью применения является использование перекачиваемых жидкостей с повышенным содержанием солей, химически нейтральных к нержавеющей стали.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • корпус: нержавеющая сталь;
  • рабочее колесо: нержавеющая сталь;
  • торцевое уплотнение: углеродная сталь /керамика/ нержавеющая сталь;
  • насос с однофазным двигателем высокой производительности для беспрерывной работы;
  • корпус двигателя: алюминий;
  • вал: нержавеющая сталь;
  • изоляция: класс В/класс F;
  • защита: IP44 / IP54;
  • охлаждение: внешняя вентиляция.
Диаграмма производительности

Диаграмма производительности центробежных насосов серии GTP


Таблица характеристик
Модель Мощность Q м³/час 1.2 2.4 3.6 4.8 6.0 7.2 8.4 9.6 10.8
трехфазный кВт HP л/мин 20 40 60 80 100 120 140 160 180

GTP 70/055D 0.55 0.75



H(m)

19 18 17 16 15 14


GTP 70/110D 1.10 1.5 33 32 31 30 28.5 27


GTP 120/185D 1.85 2.5
37 35.5 34 33 32 30 28 25

Конструкция насоса
 Наименование детали Наименование детали Наименование детали
1  Электродвигатель 9  Дистанционное кольцо
17  Гайка
2  Фланец двигателя
10  Уплотняющее кольцо 18  Передняя крышка
3  Манжета 11  Промежуточная фтулка
19  Корпус
4  Днище 12  Промежуточная кольцо 20  Винт
5  Торцевое уплотнение 13  Днище 21  Прокладка
6  Уплотняющее кольцо 14  Направляющий аппарат 22  Шайба
7  Рабочее колесо 15  Рабочее колесо 23  Винт
8  Фтулка 16  Шайба прожиная

Размеры

размеры центробежных насосов серии GTP

Модель DNA DNM Габаритные размеры (мм)
Вес (kg)
трехфазный A C F H H1 H2 H3 M N N1 S W B
GTP 70/055D
1¼" 1" 52 213 315 232 108 124 241 39 110 158 9 92 82 8,8
GTP 70/110D
1¼" 1" 52 235 386 252 120 132 234 39 140 190 9 94 82 14.6
GTP 120/185D
1¼" 1" 52 235 386 252 120 132 234 39 140 190 9 94 82 17
